澆注機系列

　　1、采用中頻感應加熱，澆注溫度恒定，鑄件質量好；

　　? 鐵水由澆注機底部流出，避渣能力強；

　　? 澆注的同時也可往澆包內添加鐵水，不需停機等待；

　　? 操作人員遠離澆注口，安全性能高。

　　一、概述：

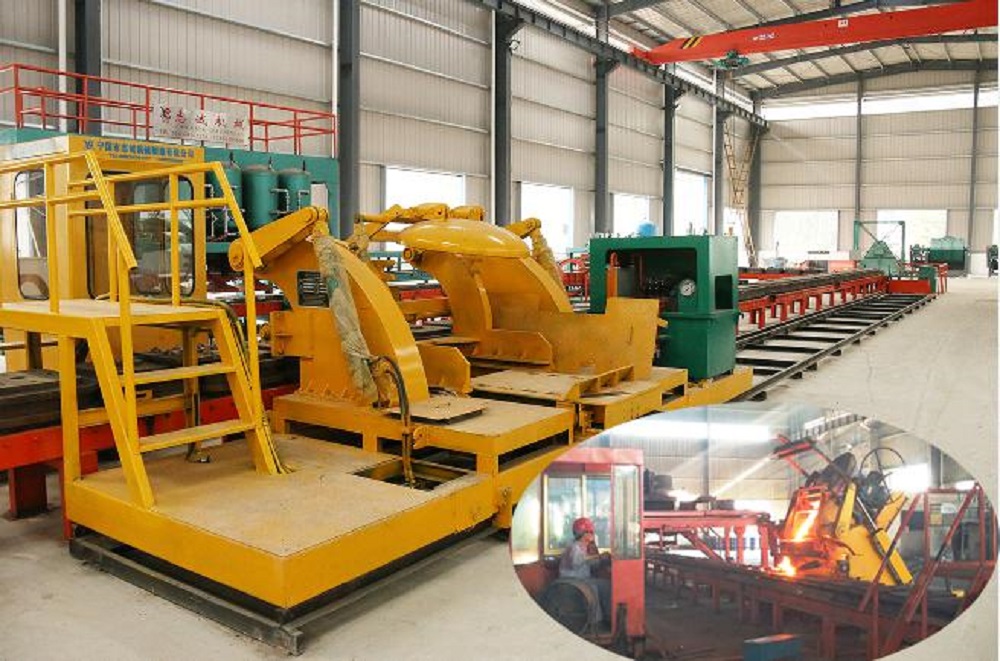

　　R91系列澆注機采用液壓驅動，主要由鋼水包傾轉機構，包蓋旋轉機構，送包小車，縱移大車等組成。澆注機可選配隨流孕育裝置。該澆注機具有操作簡單，運行穩定，安全可靠等特點。適合在各種不同類型的機械化鑄造生產線上使用。

　　二、主要技術參數：

　　1、設備總功率：5.5KW

　　2、設備總重量：約4 t

　　3、澆包容量：可選1200kg，1500kg，2000kg，2500kg

　　4、最大傾轉角度：90°

　　5、傾轉速度：無級可調

　　6、工作壓力：6Mpa

　　7、保溫方式：包蓋密封保溫

　　8、縱移行程：0~8000mm

　　9、驅動方式：液壓

　　10、適用范圍：各類機械化生產線

　　11、外形尺寸：長6.5m*寬1.7m*高1.6m

　　三、設備的組成及工作原理

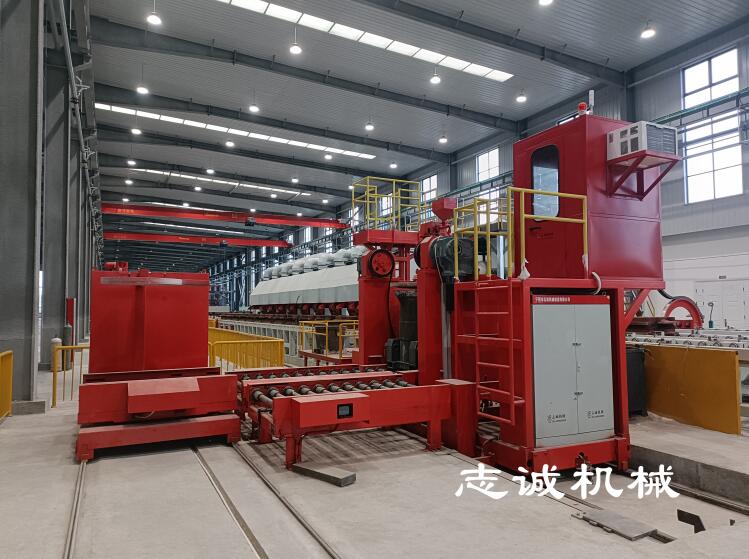

　　本設備整機是由機架、專用澆包、澆包傾轉機構、包蓋旋轉機構、送包小車、縱移大車、液壓站、電控系統、操作室等組成。

　　澆包的傾轉機構以包嘴為旋轉中心，使鐵水流始終對準砂箱的澆注口，無需橫向調整澆包位置和澆包高度。

　　包蓋旋轉機構與澆包傾轉機構隨動，簡化了控制機構并且可保證澆包始終處于密封狀態，最大限度減小鐵水的散熱。

　　當鐵水澆注完后通過包蓋旋轉機構打開包蓋，再將空的澆包通過送包小車退出澆注機即可吊走澆包或直接往澆包內添加鐵水。送包小車的底座上有限位裝置，確保吊裝時可以將澆包準確放在小車底座上。

　　澆包自身也有傾轉機構，在澆注機故障時或需要將鐵水回爐時，可將澆包退出澆注機后通過澆包自身的傾轉機構進行傾倒鐵水。

　　澆注機的操作室在澆注機內側，操作室內設置有空調，操作工的視線非常好，操作難度低，能很好的觀察澆注情況，并極大的改善了澆注工的工作環境，降低了對澆注工的技能要求。

　　四、操作說明

　　操作人員操作本機前應經過培訓并仔細閱讀說明書，并熟悉控制面板。

　　澆注開始前，操作工先檢查液壓油箱內是否有足夠液壓油，然后進入操作室打開電源，按下油泵啟動按鈕，手動操作澆注機各個動作是否正常。試機完成后即可準備澆注。

　　通過搖桿開關將包蓋往上掀起，通過送包小車將澆包放置底座退出澆注機，將裝滿鐵水的澆包平穩放在底座上，確定澆包放穩并且位置無偏移后拉動送包小車的搖桿開關，將澆包送入澆注機內。待澆包到位后蓋上包蓋，將澆注的緩沖嘴對準砂箱的澆注口即可開始澆注。

　　澆包的傾轉，由液壓方向機控制，操作工可根據需要控制澆包的傾轉速度和傾轉角度。需要移動澆注時，拉動大車運行的搖桿開關澆注機可沿澆注線縱向移動至下一箱待澆注砂箱。

　　第一包鐵水澆注完后，拉動搖桿開關將包蓋掀開，再送包小車退出，此時可直接往澆包內添加鐵水或?qū)舶踝吆笸鶟舶鼉?nèi)加滿鐵水再吊回澆包。
